ИНТЕГРАЛЬНАЯ МИКРОСХЕМА-СОВРЕМЕННЫЙ ФУНКЦИОНАЛЬНЫЙ УЗЕЛ РАДИОЭЛЕКТРОННОЙ АППАРАТУРЫ
Полевые и биполярные транзисторы, полупроводниковые диоды и резисторы, конденсаторы и прочие электронные приборы и радиодетали часто называют элементами радиоэлектронной аппаратуры (РЭА), или электрорадиоэлементами, так как они составляют основу функциональных структур, реализующих обусловленные назначением аппаратуры алгоритмы формирования, преобразования хранения, обработки и воспроизведения сигналов.
Предприятия электронной промышленности выпускают типовые электрорадиоэлементы в широком ассортименте в качестве комплектующих изделий. Изготовление же аппаратуры заключается фактически в сборке ее из готовых электрорадиоэлементов с применением межсоединений и конструктивных элементов, обеспечивающих необходимое пространственное расположение частей аппаратуры, соединение их в единую функциональную структуру, защиту от воздействий окружающей среды и поддержание теплового режима. Отдельные группы электрорадиоэлементов, совместно выполняющие единую функцию, могут из технологических или эксплуатационных соображений объединяться при этом в конструктивно завершенные сборочные единицы, называемые функциональными узлами (рис. 1.1). Узлы в свою очередь могут объединяться в субблоки, субблоки — в блоки (см. гл. 8) и т. д.

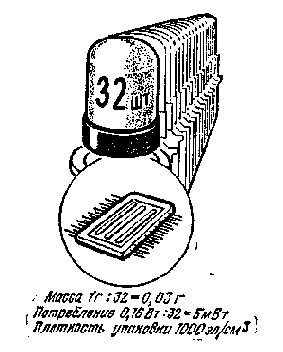

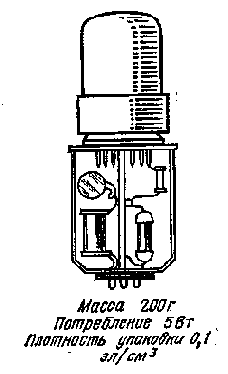

Рис. 1.1. Функциональный узел Рис. 1.2. Интегральная микросхема
В последние 20 лет получила широкое распространение иная технология изготовления функциональных узлов, при которой процессы изготовления входящих в узел электрорадиоэлементов и процессы объединения их в функциональную конструктивно завершенную структуру совмещаются. Эта технология получила название интегральной (от латинского integre — целый, неразрывно связанный). Функциональные узлы РЭА, изготовляемые методом интегральной технологии, были названы интегральными микросхемами (ИС) (рис. 1.2). Приставка «микро» подчеркивает характерную особенность интегральной технологии — высокий уровень миниатюризации, достигаемый в ее изделиях.
Проблема миниатюризации традиционна для радиоэлектроники, но значение ее непрерывно растет по мере расширения областей применения РЭА, усложнения радиооборудования и повышения ответственности выполняемых им функций. Для функциональных узлов аппаратуры удобным показателем уровня миниатюризации является плотность упаковки, характеризуемая отношением числа элементов, содержащихся в узле, к объему, занимаемому узлом.
Опыт показал, что при сборке маломощных функциональных узлов из готовых электрорадиоэлементов не удается поднять плотность упаковки выше 2 эл/см3 даже при использовании самых миниатюрных полупроводниковых приборов и пассивных элементов. Интегральная же технология позволяет получить в тысячи раз большую плотность упаковки при невысокой стоимости и большой надежности. Эта замечательная черта интегральной технологии, открывшая широкие возможности миниатюризации радиоэлектронных изделий, и явилась причиной широкого и быстрого внедрения ИС в РЭА, где они в настоящее время стали основным типом функционального узла.
Переход от традиционных методов сборки функциональных узлов аппаратуры из готовых типовых электрорадиоэлементов к принципиально новой технологии, совмещающей процессы изготовления элементов и процессы объединения их в конструктивно завершенную функциональную структуру, стал возможным лишь благодаря полупроводниковой технологии, освоившей значительное количество новых весьма эффективных приемов и процессов. Результаты этого перехода оказались столь существенными, что знаменовали подъем всей электроники на качественно новый уровень, Появление ИС — это фактически создание новой, более совершенной элементной базы РЭА. Интегральная технология изменила представление об оптимальных функциональных структурах радиоэлектронных устройств и их функциональном базисе. Она вызвала к жизни новые принципы и способы конструирования аппаратуры, оказывает глубокое влияние на все этапы изготовления радиоэлектронных устройств и на способы их эксплуатации, невиданно расширяет сферу их применения.Произошло формирование специальной отрасли электроники, разрабатывающей проблемы конструирования и производства электронных изделий на базе интегральной технологии. Эта отрасль получила название микроэлектроники.
