Программаторы AVR микроконтроллеров. Простые программаторы.
Простейший программатор на LPT порт.
Принципиальная схема программатора показана на рисунке. Как видно из схемы, программатор представляет собой три резистора и несколько проводков, соединяющих порт LPT и микроконтроллер и может быть выполнен навесным монтажом в корпусе LPT разъёма (DB25). Программируемая микросхема может брать питание с порта LPT, в этом случае, на выводах 2, 3, 4 порта должны быть установлены единицы, а вывод 2 разъёма ISP должет быть подключен к выводу Vcc микросхемы. Некоторые порты могут не потянуть такой нагрузки, в этом случае придётся использовать внешний источник питания (5В). Источником тактовых импульсов для микросхемы также может служить LPT порт. В этом случае вывод 3 разъёма ISP (LED) должен быть подключен к выводу XTAL 1 программируемой микросхемы. Естественно, программа программатора на PC должна понимать эти режимы работы (для работы с этой схемой нужно воспользоваться программой IC-Prog, где при выборе типа программатора следует установить "Fun-Card Programmer").
Простой программатор на COM порт.

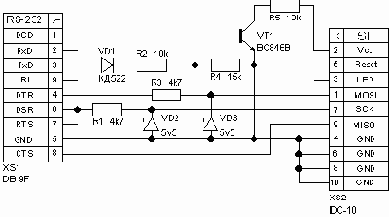

Принципиальная схема простого программатора на COM порт показана на рисунке. Это схема программатора PonyProg, упрощённая для работы только с AVR. Схема очень проста: транзисторный ключ подаёт сигнал сброса на микросхему (т.е. переводит её в режим программирования), а стабилитроны играют роль простейших преобразователей уровня. Сигнала с выхода MISO микроконтроллера (+5В) достаточно для того, чтобы COM порт определил логическую единицу на своём входе. После окончания работы с программатором, его следует отключить от программируемого устройства. Для работы с этой схемой нужно использовать программу PonyProg.
Файлы:
-
Схема простейшего программатора на LPT порт (в формате sPlan 5.0) (10,0 кб)
-
Схема простейшего программатора на COM порт (в формате sPlan 5.0) (10,7 кб)
-
Программа IC-Prog 1.05 (архив RAR) (375 кб)
-
Программа PonyProg 2.05 (архив RAR) (145 кб)
Рудных Владимир
Mailto: Dreadatour@mail.ru
